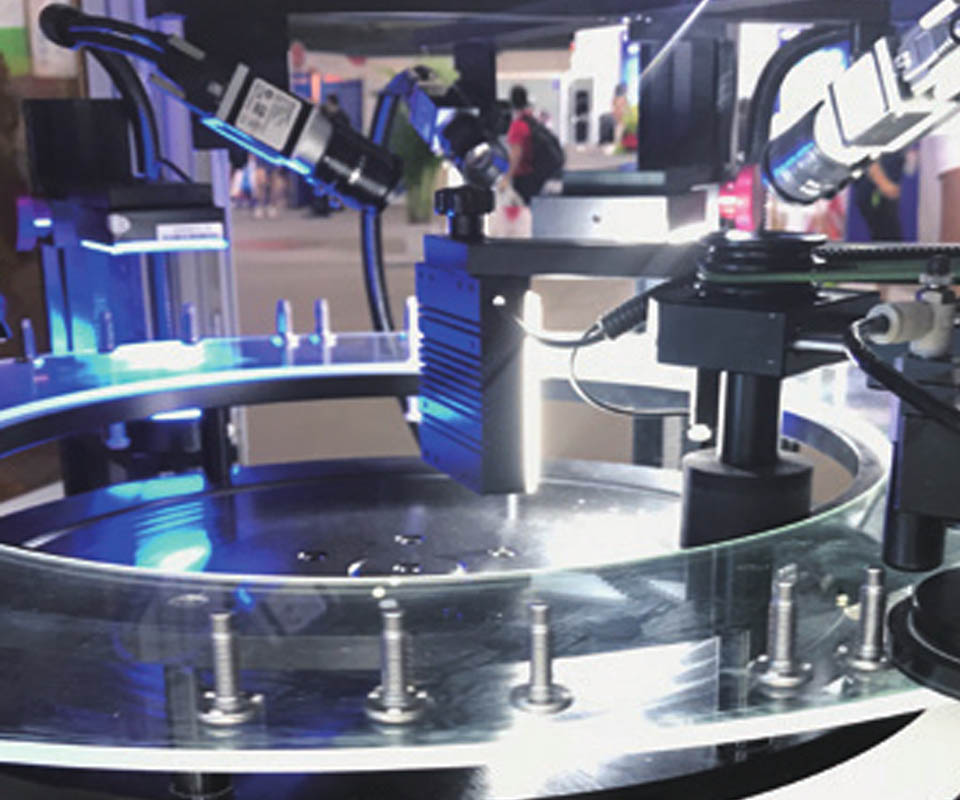

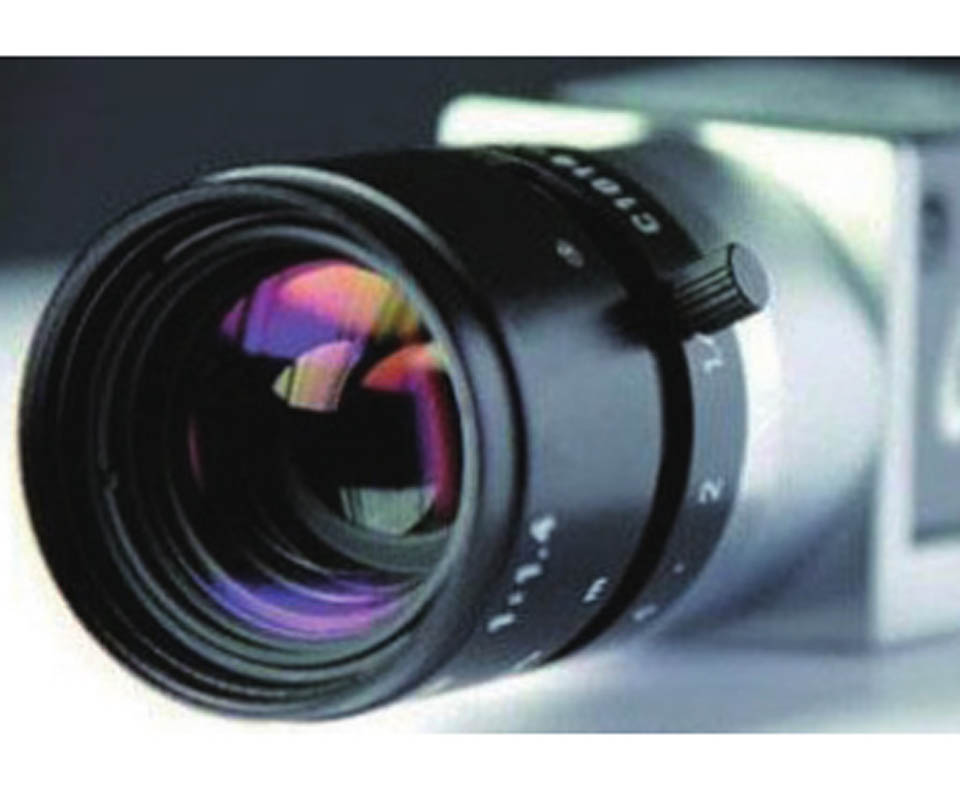

　　內部細節展示：全進口相機 德國Basler

　　分度盤光學篩選機專門為部分不可站立的螺絲量身定制，檢測精度達±0.01mm，檢測速度300pcs/min，具有速度快，精度高等特點。該設備搭配了三臺高分辨率的工業相機，其中兩臺200萬像素水平方向工業相機，主要檢測螺絲的頭厚、外徑尺寸以及桿長、有無牙等尺寸外觀項目;另一臺130萬像素垂直方向的工業相機主要檢測螺絲的十字槽堵渣。

　　設備可分為上料系統(振動盤、導軌)，檢測系統(電器控制、軟件控制系統、分度盤)和下料系統(OK/NG 分類盒)。

　　當設備開啟時，振動盤出料，導軌有序?qū)⒙萁z輸送到分度盤的螺絲檢測卡位上，當卡位排滿或者導軌上螺絲過多時，感應器會發送信號讓導軌停止輸送，直到卡位有空缺再啟動。實現穩定精確供料。

　　螺絲先是經過垂直相機CCD1的位置，CCD1會將拍攝圖片傳給圖像處理系統，接著是轉到水平相機CCD2、CCD3的位置，為避免螺絲傾斜造成尺寸測量誤差，設備配置有升降機構，當每個檢測卡位經過時，升降機構會下降將螺絲壓平整，再進行拍照。待CCD2、CCD3將圖片傳給圖像系統對螺絲的尺寸外觀判定完畢時，系統會給出信號將NG螺絲流入NG下料口(即不良品卡位)，如是良品，NG卡位會閉合，使其流入OK下料口。

　　分度盤光學篩選機可根據客戶產品需求，制定符合客戶產品需求的檢測方案，實現全自動化精確檢測，致力于提升客戶生產效率和檢測精度，降低人工成本，提高品牌質量。

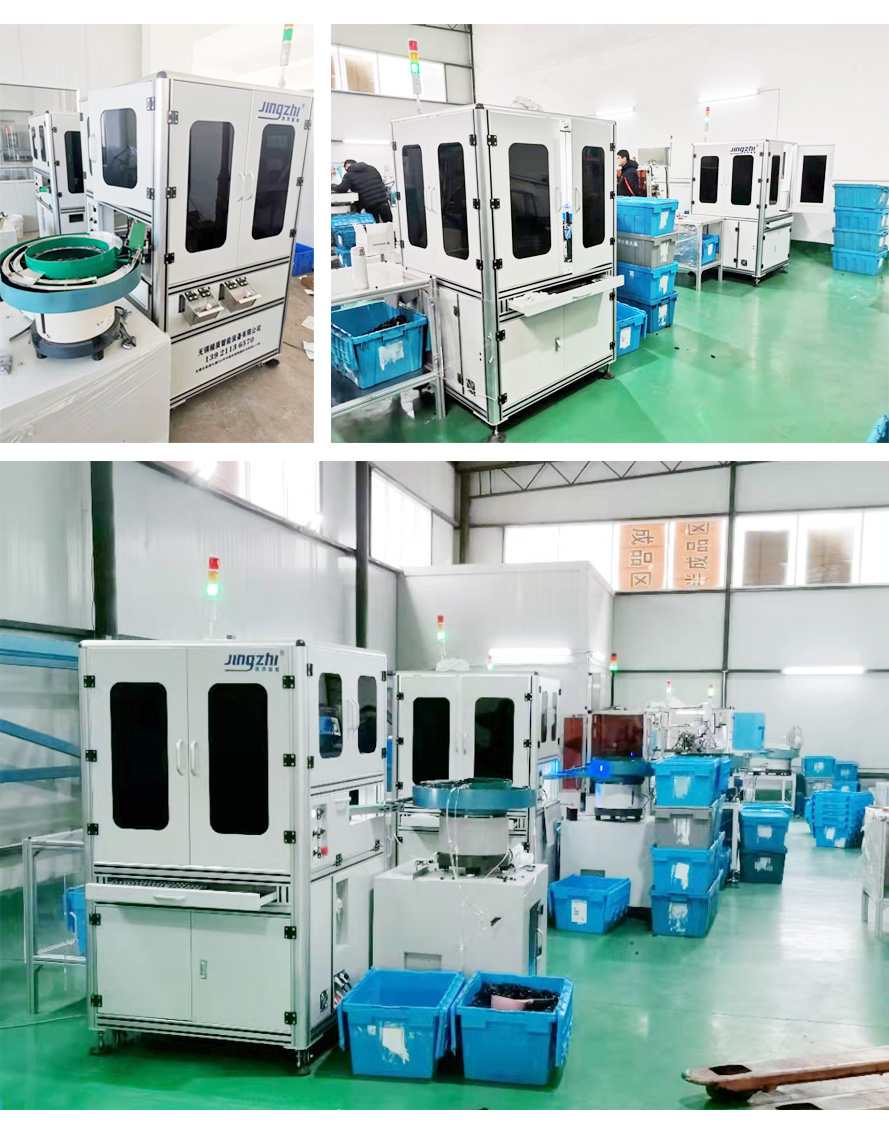

　　【現場應用】
