玻璃盤光學篩選機

作者:無錫精質    發布時間:2021-10-30 20:18     瀏覽次數 :0


<
>

  內部細節展示:全進口相機 德國Basler


  一、系統名稱和型號:

  名稱:玻璃盤式篩選機

  二、系統組成概述: 該系統主要有以下6部分組成(附設備外形圖):

  1、 自動送料系統:將鈦螺母倒入振動盤,振動盤產生振動波,讓鈦螺母有序地排列到入料平送器上實現排料入料功能。

  2、 中心運動系統:由電機、主軸、玻璃盤及相關配件組成,實現中心系統平穩地轉動;

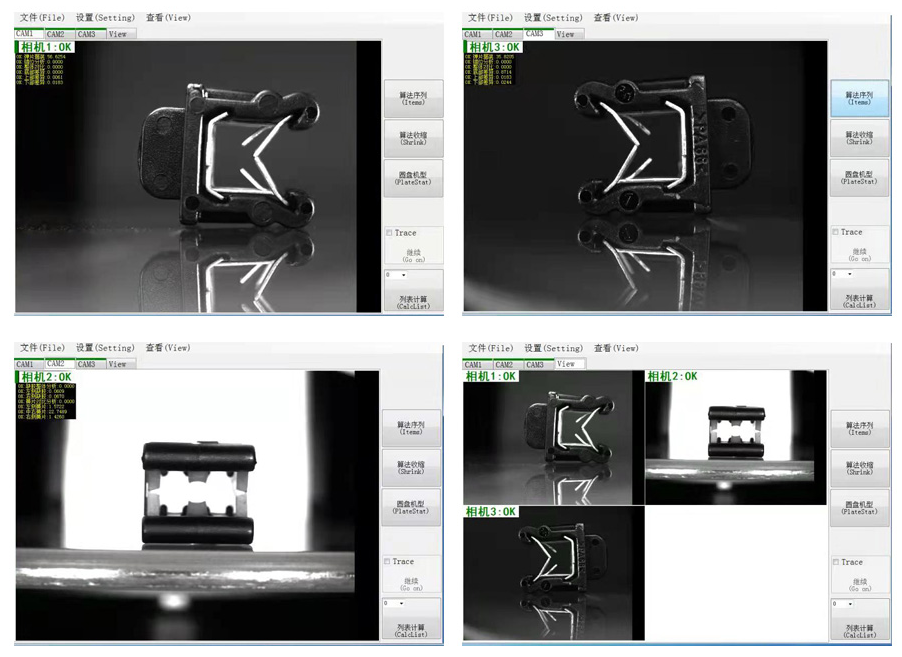

  3、 視覺檢測系統:由4套相機及相應光源組成:1#底部相機檢測產品底部投影面尺寸及毛刺;2#側面相機檢測產品側面投影面尺寸及毛刺,3#底部表面相機檢測產品底面倒角尺寸和表面的大裂紋,4#頂部表面相機檢測產品頂面倒角尺寸和表面的大裂紋。

  4、 軟件分析控制系統:相機取像后,通過主機軟件分析,判定鈦螺母的屬性:合格品、不合格品、待檢品三種;

  5、 出料分檢系統:軟件判定鈦螺母的屬性后,通過PLC電器控制系統,出料分檢系統按照軟件指示的屬性,對鈦螺母進行良品,不良品,待檢品進行分類出料。

  6、 PLC電氣控制系統:通過PLC搭配電氣控制元件,完成整套設備的控制動作。

  三、系統檢測的對象要求:

  本檢測系統設備適用鈦螺母的種類與規格: 圓鈦螺母∮2.40*0.92(M1.20)

  四、檢測內容說明:

相機號

功能說明

CCD

檢測精度

備注

相機一

從底向上拍攝產品,檢測:內孔徑,花齒高度,缺齒,同心距,堵孔,內孔變形,投影面毛刺以及其它投影面所能反應出來的項目。

BASLER

±0.005mm以內(重復精度)



相機二

從側面拍攝產品,檢測:總長,槽徑,槽寬,花齒外徑,臺階尺寸,小徑,投影面毛刺以及其它投影面所能反應出來的項目。

BASLER

±0.005mm以內(重復精度)

?

相機三

從底部向上拍攝產品,檢測:倒角尺寸,表面大的裂紋



BASLER

±0.01mm以內(重復精度)



相機四

從頂部向下拍攝產品,檢測:倒角尺寸,表面大的裂紋



BASLER

±0.01mm以內(重復精度)



  五、設備性能與主要配置說明:

  1、檢測速度:700~800pcs/min);

  2、重復檢測精度: 見上述第四條列明;

  3、主要配件說明:1)、相機:德國品牌BASLER; 2)、感應器:日本OMRON;3)、電磁閥:原裝美國品牌;4)、PLC:日本三菱高速系列;5)、新機包含:一套振動入料盤面,一套振動底座,一套直線振動送料器和一套送料導軌。

  4、人機界面,軟件自動帶工具箱,專為普通員工開發的方便的微軟視窗操作系統;

  5、生產數據報表統計功能:CPK、柏拉圖、不良種類項目、不良比例等自動生成功能,可為生產車間改善工藝提供依據;

  6、檢測數據輸出系統:本篩選機具有數據通訊功能,有數據輸出與存儲功能,軟件所導出的數據可通過局域網連接打印機進行紙質打印。

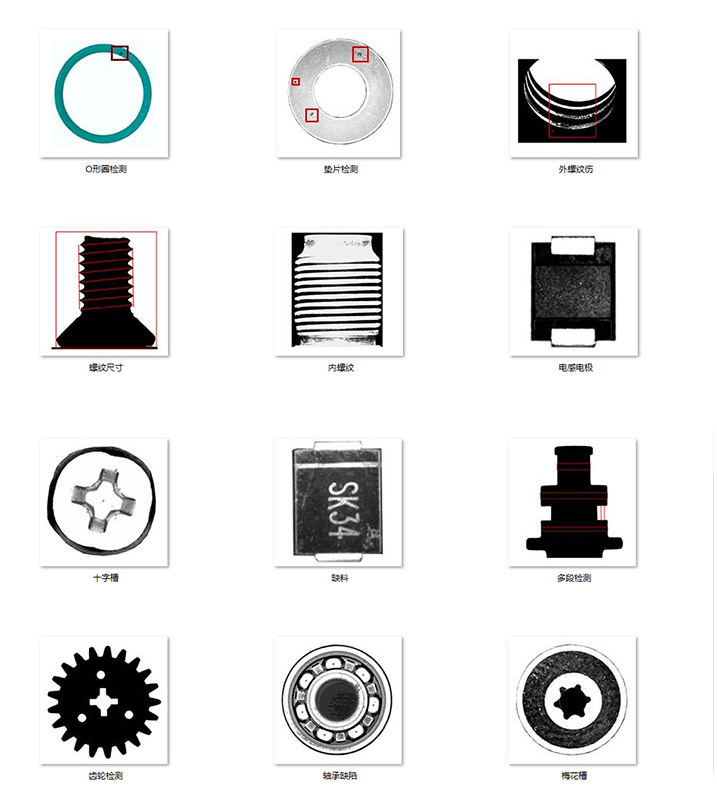

  【不良品檢測圖片】



  注:軟件功能可根據用戶要求實現完全定制!

  【現場應用】
